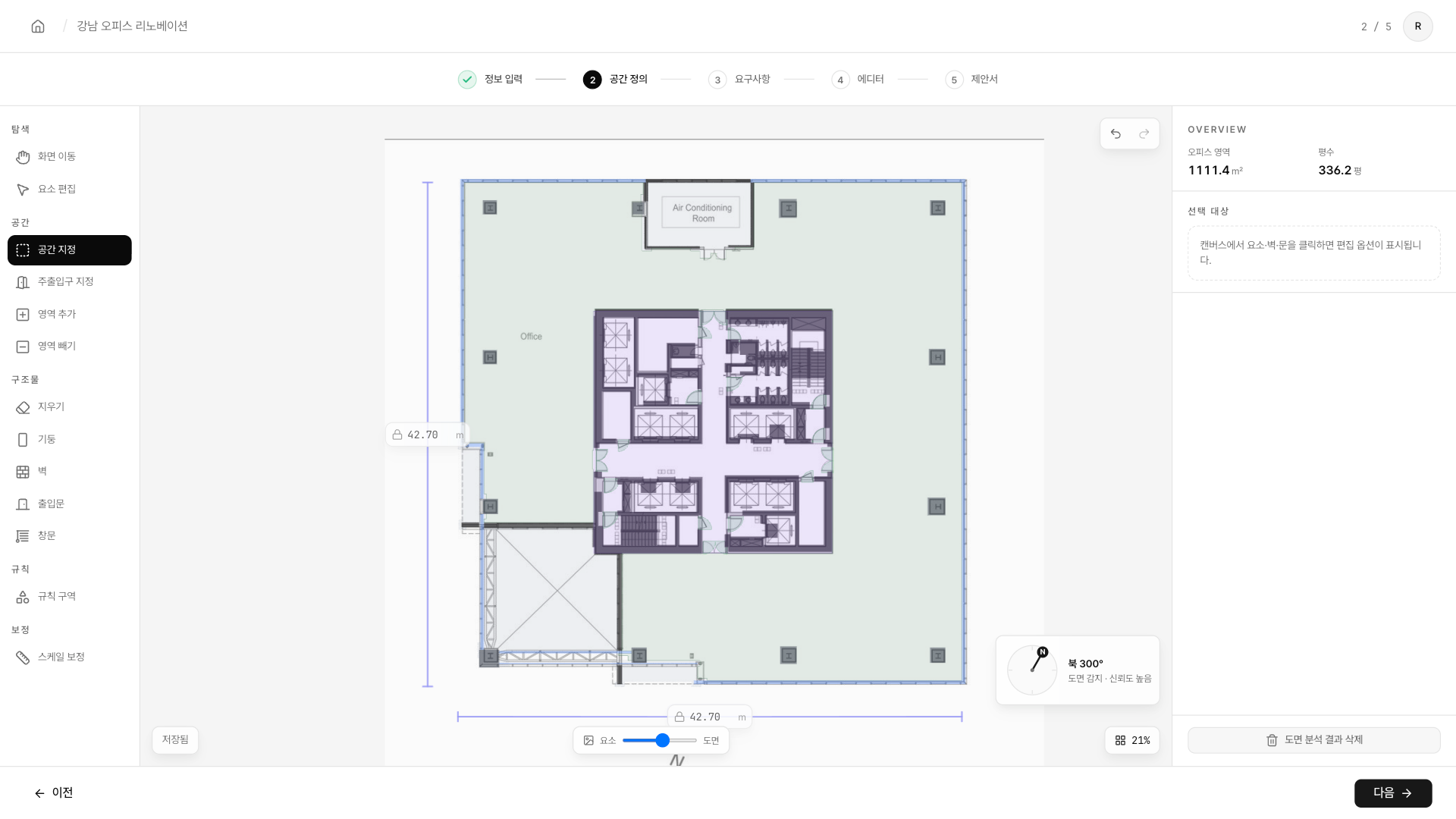

4. 공간 정의

AI 도면 인식

AI 분석 시작을 누르면 올린 평면도에서 벽·기둥·문·창과 방을 찾아냅니다. 이 단계에서 확정한 구조 위에 3단계 이후의 모든 배치가 올라갑니다.

분석이 끝나면 인식 결과 패널에 항목별 상태가 뜹니다.

다음 단계로 넘어가기 전에 세 가지를 눈으로 확인합니다.

왼쪽 도구 막대에서 도구를 고릅니다. 각 도구를 고르면 화면에 조작 안내가 함께 뜹니다.

이미 있는 요소를 클릭하면 그 자리에 복제 · 좌우 반전 · 삭제 버튼이 뜹니다. 문의 열림 방향을 뒤집을 때 좌우 반전을 씁니다.

축척을 정하는 길은 두 가지입니다. 아무거나 써도 결과는 같습니다.

대표 변 치수 입력

화면에 표시된 가로·세로 대표 2변에 실측값(미터)을 넣습니다. 도면 치수를 안다면 가장 빠릅니다.

기준선으로 보정

스케일 보정 도구로 길이를 아는 두 점을 찍고 실제 거리를 입력합니다.

축척이 정해지면 화면에 스케일 보정됨 이 표시되고 면적과 치수가 계산되기 시작합니다.

주출입구는 AI 배치의 필수 입력입니다. 어디로 들어와 어디로 흩어지는지가 정해져야 동선과 존 배치가 결정되기 때문입니다. 주출입구 도구를 고르고 현관에 해당하는 문을 클릭하세요.

화면 한쪽에는 방위 나침반이 표시되고 인식 신뢰도가 높음 · 보통 · 낮음으로 붙습니다. 낮음이면 1단계로 돌아가 정북 각도를 직접 맞추는 편이 낫습니다.

도면을 바꿨거나 인식이 크게 어긋났을 때 처음부터 다시 돌립니다.

이미 에디터에서 모듈을 배치한 뒤라면 그 배치도 함께 정리됩니다. 확인 창이 한 번 뜨니 정말 다시 돌릴 상황인지 그때 판단하세요.
